Αισθητήρας θερμοκρασίας θερμικών αντιστάσεων εγχώριων συσκευών NTC 10K
Λεπτομέρειες:
Τόπος καταγωγής: | Dongguan, Κίνα |
Μάρκα: | Ao littel |
Αριθμό μοντέλου: | CWF |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1000 κομμάτια |
---|---|
Τιμή: | USD 0.3 to 8 Per Pieces |
Συσκευασία λεπτομέρειες: | Όγκος |
Χρόνος παράδοσης: | 2 εβδομάδες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram, PayPal |
Δυνατότητα προσφοράς: | 250,000pcs την εβδομάδα |
Λεπτομερής ενημέρωση |
|||
Τύπος προϊόντων: | Αισθητήρας θερμοκρασίας μικροϋπολογιστών ανοξείδωτου NTC ακρίβειας CWF | R25 (Ω): | 0.1K~1000KOhm |
---|---|---|---|
Applicantion: | Εγχώριος κλιματισμός, κλιματιστικά μηχανήματα αυτοκινήτων, ψυγεία, θερμοσίφωνες, κ.λπ. | δομή: | Εποξική ρητίνη, ανοξείδωτο, χαλκός, αργίλιο, πλαστικό, Lug κ.λπ. δαχτυλιδιών. |
Αισθαμένος στοιχείο: | Θερμική αντίσταση NTC | ΟΝΟΜΑ: | ntc αισθητήρας θερμοκρασίας |
Υψηλό φως: | ntc αισθητήρας θερμοκρασίας θερμικών αντιστάσεων 10k,Αισθητήρας θερμοκρασίας θερμικών αντιστάσεων μικροϋπολογιστών ntc 10k,10KOhm αισθητήρας θερμοκρασίας ανοξείδωτου |
Περιγραφή προϊόντων
Αισθητήρας θερμοκρασίας θερμικών αντιστάσεων εγχώριων συσκευών NTC 10K
Προσαρμοσμένος αισθητήρας 10KOhm 1% θερμοκρασίας μικροϋπολογιστών ανοξείδωτου NTC ακρίβειας CWF για τις εγχώριες συσκευές
Δημοφιλής επίδειξη προϊόντων

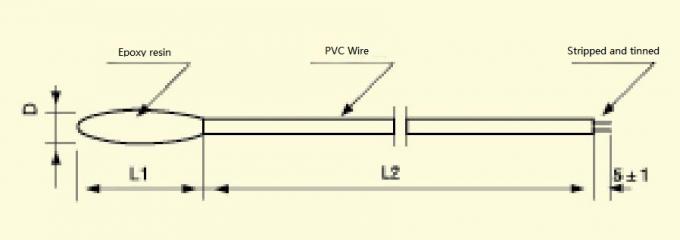

a.CWF1 συσκευασμένος με την εποξική ρητίνη
Διάσταση (χιλ.) | Κώδικας | S1 | S2 | S3 | S4 | Λειτουργία | Κύρια εφαρμογή |
Dmax | 4 | 5 | 6 | 7 | Moisture-proof, ασήμαντος contant, αποκρίνεται γρήγορα |
Οικογένεια αέρας-onditioner-αερίστε, καταψύξτε. |
|
L1max | 16 | 16 | 16 | 16 | |||
Καλώδιο | 28# | 26# | 24# | 22# | |||
L2 | Για να ενθαρρυνθεί |

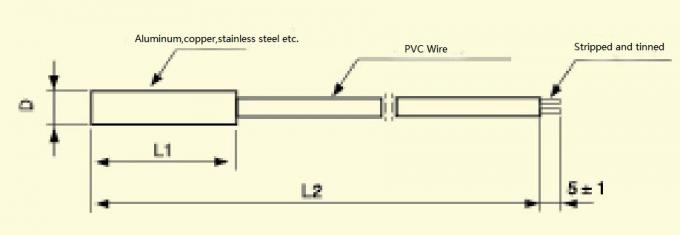

b.CWF2 συσκευασμένος με το αργίλιο, το χαλκό, το ανοξείδωτο κ.λπ.
Διάσταση (χιλ.) | Κώδικας | S1 | S2 | S3 | S4 | S5 | S6 | S7 | Λειτουργία | Εφαρμογή |
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Moisture-proof, μεγάλος συντελεστής, άριστη σταθερότητα |
Σπίτι το κλιματιστικό λαβής καταψύχει τη θερμάστρα |
|
L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
L2 | Σύμφωνα με την απαίτηση του πελάτη |

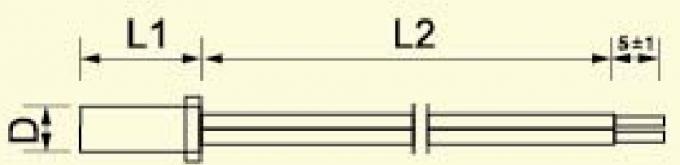

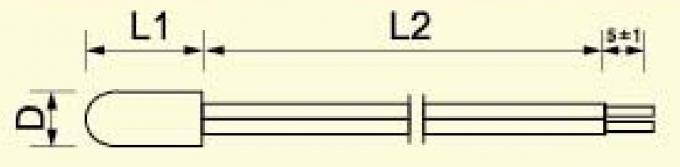

c.CWF3 συσκευασμένος με το πλαστικό
Διάσταση (χιλ.) | Κώδικας | S1 | S2 | S3 | S4 | Λειτουργία | Εφαρμογή |
Δ | 3.5 | 4 | 5 | 6 |
Moisture-proof, Η άριστη συνοχή, τάση αντιστέκεται |
Σπιτικό, αέρας-onditioner-αερίστε, καταψύξτε. |
|
L1 | 15 | 15 | 15 | 20 | |||
L2 | Για να ενθαρρυνθεί από τον πελάτη | ||||||
Δ | 4 | 8 | 8 | ||||
L1 | 10 | 35 | 50 | ||||
L2 | Για να ενθαρρυνθεί από τον πελάτη |

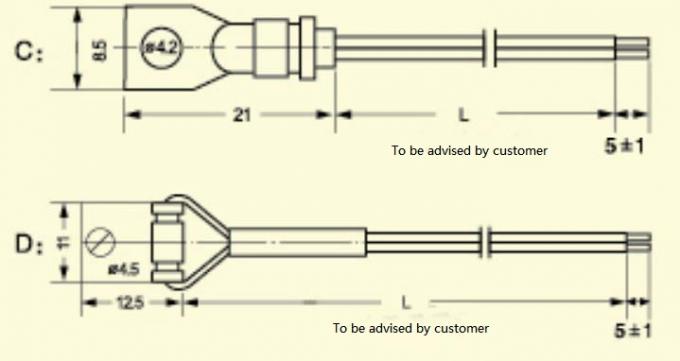

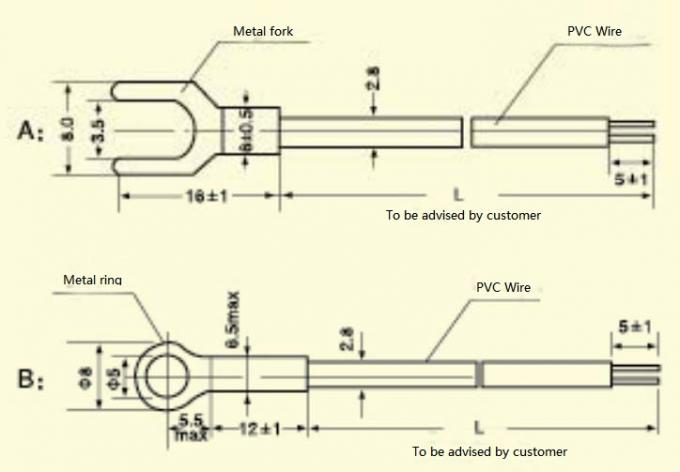

το δ CWF4 καθόρισε το μέταλλο φύλλων προστιθέμενο
Διάσταση (χιλ.) | Λειτουργία | Εφαρμογή |
|
Μπορεί να είναι συναντιέται με το διαφορετικό υποστήριγμα απαίτηση επειδή από τη διάσταση ευκινησίας |
Ανεμιστήρας έλεγχος, βιομηχανία μετρητής |

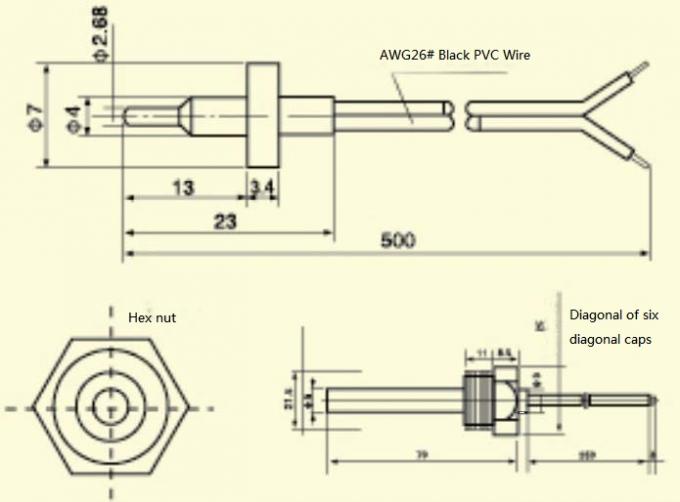

ειδική συσκευασμένη μορφή ε CWF5
Διάσταση (χιλ.) | Λειτουργία | Εφαρμογή |
Η ασήμαντη σταθερά, αποκρίνεται γρήγορα, σταθερότητα. |
Εφαρμοσμένος μέσα υψηλής θερμοκρασίας περιβάλλον, θερμάστρα, φούρνος καφέ, κ.λπ. |
Κύριες παράμετροι τεχνολογίας
Αριθμός μερών | Εκτιμημένη αντίσταση R25 | Αξία Β (25/50) |
Dissipattion Coeffient.
|
Θερμική χρονική σταθερά | Λειτουργούσα θερμοκρασία | ||
Σειρά KOhm | Ανοχή % | (κ) | Ανοχή % | Mw/℃ | SEC | ℃ | |
CWF□□3100□ | 0.1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥2.2 | ≤70 | -55~+125 |
CWF□□3270□ | 0.2~20 | 3270 | |||||
CWF□□3380□ | 0.5~50 | 3380 | |||||
CWF□□3470□ | 0.5~50 | 3470 | |||||
CWF□□3600□ | 1~100 | 3600 | |||||
CWF□□3950□ | 5~100 | 3950 | |||||
CWF□□4000□ | 5~100 | 4000 | |||||
CWF□□4050□ | 5~200 | 4050 | |||||
CWF□□4150□ | 10~250 | 4150 | |||||
CWF□□4300□ | 20~1000 | 4300 | |||||
CWF□□4500□ | 20~1000 | 4500 |
Περιγραφή
Οι συνελεύσεις ελέγχων θερμικών αντιστάσεων είναι αισθητήρες θερμοκρασίας μικροϋπολογιστών που αποτελούνται από τα υπερβολικά ακριβή και αξιόπιστα στοιχεία θερμικών αντιστάσεων που υποβάλλονται σε επεξεργασία από κοινού με άλλα συστατικά. Αυτοί οι αισθητήρες είναι συνελεύσεις συνήθειας που προσφέρονται στους διάφορους τύπους, που εξυπηρετούν στις εφαρμογές και τις ανάγκες των πελατών μας.
____________________________________________________________________________Download______
NTC Thermsitor μέσα στον αισθητήρα θερμοκρασίας μικροϋπολογιστών είναι θερμοκρασία-ευαίσθητοι αντιστάτες του αρνητικού συντελεστή θερμοκρασίας της αντίστασης – μειώσεις αντίστασης εκθετικά με την αύξηση θερμοκρασίας. Χάρι στην υψηλή ευαισθησία τους, οι θερμικές αντιστάσεις NTC χρησιμοποιούνται ευρέως ως αισθητήρες θερμοκρασίας, αποζημιωτής θερμοκρασίας, και τρέχων περιοριστής εισροής.
Ο αισθητήρας θερμοκρασίας μικροϋπολογιστών είναι εποξική ντυμένη και σχεδιάζεται για το γενικό σκοπό της αντίληψης, της μέτρησης, ή του ελέγχου θερμοκρασίας στις εφαρμογές. Μπορεί να ενσωματωθεί με στα καλώδια σιλικόνης ή κονσερβοποιημένος χαλκός-οι μόλυβδοι χάλυβα ώστε να καλυφθούν οι διάφορες απαιτήσεις της ηλεκτρικής διεπαφής.
Το αισθαμένος στοιχείο (τσιπ θερμικών αντιστάσεων NTC) αυτής της σειράς βρίσκεται στο τέλος η εποξική σφράγιση. Η εποξική σφράγιση μπορεί να επιτευχθεί σε μια μικρή διάμετρο για όχι μόνο το γρήγορο χρόνο απόκρισης αλλά και την εφαρμογή στο περιορισμένο διάστημα. Επιπλέον, οι προσαρμοσμένες θερμικές αντιστάσεις NTC μπορούν να είναι διαθέσιμες κατόπιν αιτήσεως, π.χ., προσαρμοσμένη αντίσταση, σταθερά Β, ή μήκος των καλωδίων ή των μολύβδων.
Πώς να πάρει την προσφορά γρήγορα με αρκετή προδιαγραφή;
1. Λειτουργούσα σειρά θερμοκρασίας: ;
2. Περιβάλλον εφαρμογής: ;
3. Υλικό και διάσταση της κατοικίας: ;
4. Προδιαγραφή της αντίληψης του στοιχείου: ; NTC/DS18B20/RTD κ.λπ.
(Παραδείγματος χάριν: Εάν το αισθαμένος στοιχείο είναι θερμική αντίσταση NTC, κατόπιν η αντίσταση σε 25degree είναι 10KOHM, η ανοχή αντίστασης είναι ±1% Η βήτα αξία είναι 3950, η βήτα ανοχή είναι ±1%)
5.Cable μετρητής και μήκος
6. Πώς να εξετάσει την ουρά του καλωδίου; Μόνο γδυμένος και κονσερβοποιημένος; Συνδέστε το συνδετήρα ή γδυμένος & κονσερβοποιημένος; Εάν ο συνδετήρας συνδέσεων, pls ξέρτε τον αριθμό μερών συνδετήρα και θα συστήσουμε κατάλληλο.
7. Οποιεσδήποτε ειδικές απαιτήσεις; Παραδείγματος χάριν Ανοχή για το sevaral σημείο κ.λπ. θερμοκρασίας.
8. Κατ' εκτίμηση ποσότητα που απαιτείται
P.S.: Εάν μπορείτε να μας παρέχετε δελτίο/σχέδιο ή διάσημο MPN, κατόπιν δεν έχετε καμία ανάγκη να παρέχει επάνω από τις πληροφορίες
Χαρακτηριστικά γνωρίσματα
Υψηλή ακρίβεια
Μπορέστε να είστε στη διαφορετική κατοικία όπως το ανοξείδωτο, το αργίλιο, το πλαστικό, lug κ.λπ. δαχτυλιδιών.
Πρότυπο καλωδίων: κυρίως UL εκτίμησε όπως το ανοξείδωτο πλεγμένο καλώδιο 105C, PVC 125C, σιλικόνης 150C, 180C, 200C PTFE, 300C, κ.λπ.
Άριστες ομοιομορφία/σταθερότητα/αξιοπιστία για τη μαζική παραγωγή
Κύρια εφαρμογή: εγχώριες συσκευές, ΣΧΑΡΑ, ιατρική, Automoble
Εφαρμογή
Μέτρηση θερμοκρασίας και έλεγχος της οικογένειας και του αυτοκινητικού αέρας-όρου, ψυκτικός, της παγωνιέρας, του θερμοσίφωνα, που πίνουν κατευθείαν, του θερμαντικού σώματος, πλυντήριο πιάτων, disinfector, πλυντήριο, αποξηραντική μηχανή, μέσος-ή - χαμηλής θερμοκρασίας ξεραίνοντας κιβώτιο και σταθερό κιβώτιο θερμοκρασίας.
Παραδείγματα εφαρμογής
Θερμική αντίσταση NTC & παράδειγμα #1 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για τις ιατρικές συσκευές
Θερμική αντίσταση NTC & παράδειγμα #2 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για τις ιατρικές συσκευές
Θερμική αντίσταση NTC & παράδειγμα #3 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για τις ιατρικές συσκευές

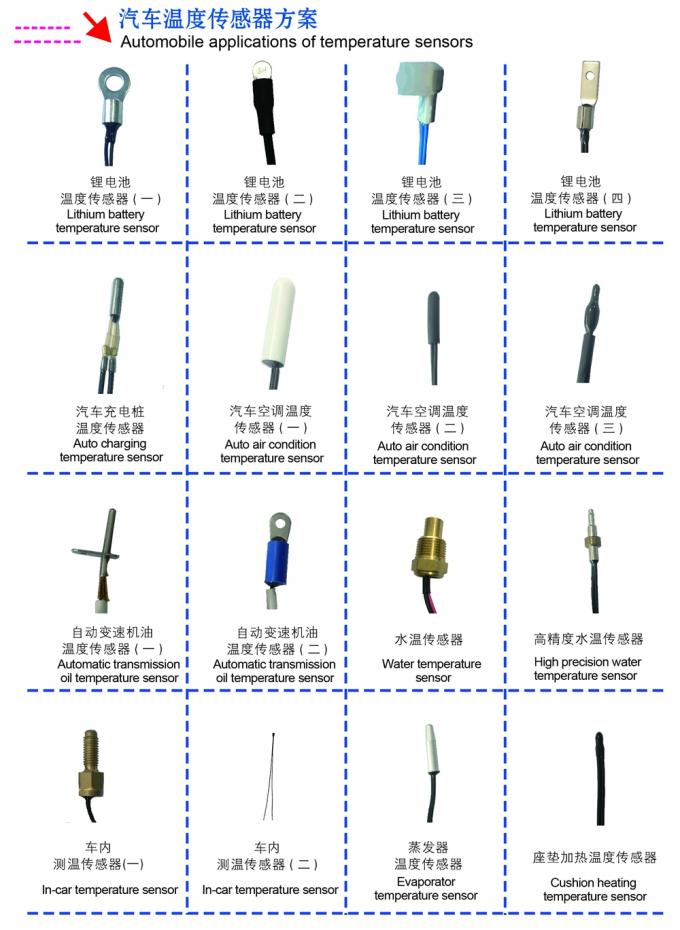

Θερμική αντίσταση NTC & παράδειγμα #4 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για τις αυτοκίνητες εφαρμογές
Θερμική αντίσταση NTC & παράδειγμα #5 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για τις εφαρμογές αυτοματισμού γραφείου (μηχανή αντιγράφων, εκτυπωτής, μηχανή fax)
Θερμική αντίσταση NTC & παράδειγμα #6 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (κλιματιστικό μηχάνημα)
Θερμική αντίσταση NTC & παράδειγμα #7 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (ψυγείο)
Θερμική αντίσταση NTC & παράδειγμα #8 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (φούρνος μικροκυμάτων)
Θερμική αντίσταση NTC & παράδειγμα #9 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (συναγερμός πυρκαγιάς)
Θερμική αντίσταση NTC & παράδειγμα #10 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (CCTV)
Θερμική αντίσταση NTC & παράδειγμα #11 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (σόμπα αερίου)
Θερμική αντίσταση NTC & παράδειγμα #12 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (βραστήρας)
Θερμική αντίσταση NTC & παράδειγμα #13 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (τουαλέτα άνεσης)
Θερμική αντίσταση NTC & παράδειγμα #14 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (κάμερα)
Θερμική αντίσταση NTC & παράδειγμα #15 εφαρμογής αισθητήρων θερμοκρασίας:
Μέτρηση θερμοκρασίας για την εγχώρια ηλεκτρονική (ταμπλέτα & φορητός προσωπικός υπολογιστής)

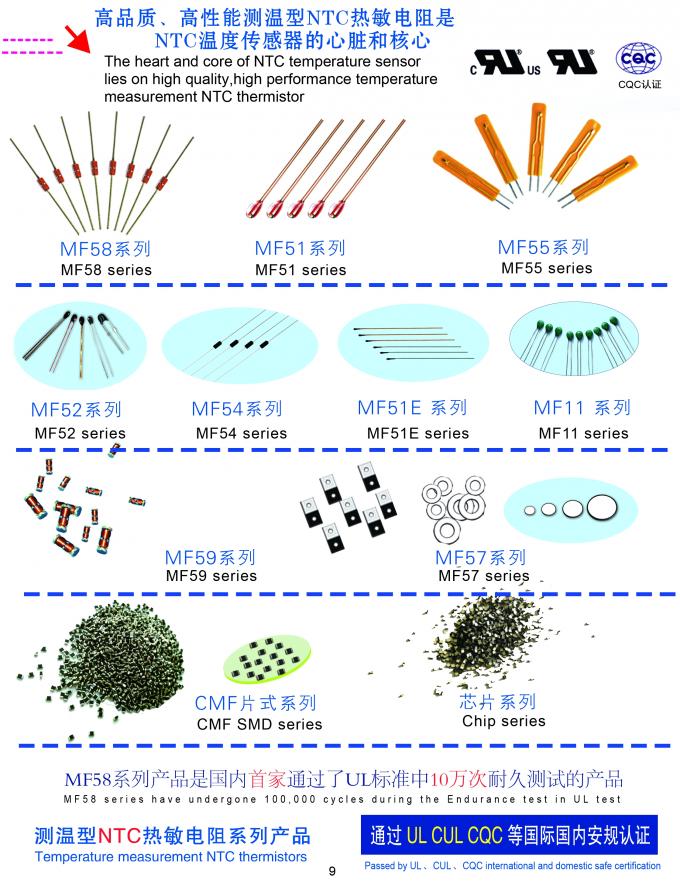

Αισθαμένος θερμική αντίσταση στοιχείο-NTC χρησιμοποιούμενη
Εργαστήριο υψηλού - ποιοτική και υψηλής επίδοσης NTC θερμική αντίσταση
Έχουμε τη μοναδική βασική τεχνολογία διαδικασίας και ηγετών με τα ιδιόκτητα δικαιώματα πνευματικής ιδιοκτησίας του κεραμικού εξοπλισμού σκονών, φιαγμένα από τσιπ, αυτόματη παραγωγή batch υψηλής επίδοσης NTC.
Έχουμε περισσότερες από 12 σειρές αυτόματης γραμμής παραγωγής θερμικών αντιστάσεων υψηλής επίδοσης NTC, τα προϊόντα έχουν τα πλεονεκτήματα της μεγάλης παραγωγής, υψηλά - η ποιότητα, καλή συνοχή, υψηλή αξιοπιστία, εκτός από την μπορεί να αποτελεσθεί από πολλά είδη αισθητήρων θερμοκρασίας NTC, μπορεί επίσης να παρασχεθεί σε άλλα εργοστάσια των αισθητήρων NTC, και να εξαχθεί σε μεγάλες ποσότητες στο εξωτερικό.

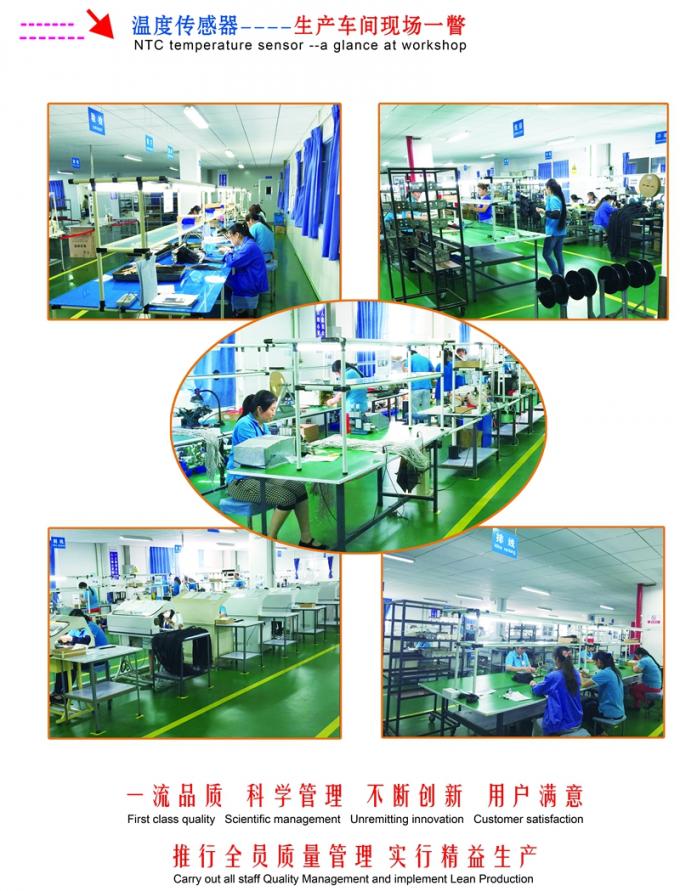

Αισθητήρας θερμοκρασίας NTC -- μια ματιά στο εργαστήριο
Δοκιμή αξιοπιστίας
Στοιχείο δοκιμής | Πρότυπα δοκιμής | Μέθοδος δοκιμής | Απαιτήσεις απόδοσης |
Μηά αντίσταση δύναμης | IEC 60539-1 | Βυθίστε τα δείγματα στο σταθερό λουτρό θερμοκρασίας σε 25℃±0.005℃, σταθερή αντίσταση δοκιμής |
Αντίσταση tol ±1%
|
Αξία Β | Iec60539-1 | Βυθίστε τα δείγματα στο σταθερό λουτρό θερμοκρασίας σε 25℃, 50℃ (ή 85℃), εξετάστε τη σταθερή αντίσταση, και υπολογίστε την αξία Β |
Αντίσταση tol ±1%
|
Ελεύθερη πτώση |
Iec60068-2-32
|
Ύψος πτώσης: 1.5±0.1m, επιφάνεια: Τσιμέντο, 1 χρόνος |
Καμία προφανής ζημία, R25△ R/R≤±1%
|
Μόνωση |
Iec60539-1
|
500V πίεση στην αντίσταση μόνωσης δοκιμής κοχυλιών μόνωσης |
>500MOhm
|
Αντισταθείτε την τάση | Iec60539-1 |
Αντισταθείτε την τάση: 1500V/AC, ρεύμα διαρροής: 2mA μόνιμος: 60sec
|
Καμία προφανής ζημία
|
Ένταση | Iec60068-2-21 |
Τραβήγματος ταχύτητα στο τέλος, F>4.0KG (που ζητείται ομοιόμορφη από τον πελάτη)
|
Καμία προφανής ζημία, R25△ R/R≤±1%
|
Δόνηση | Q/HBm 108-94 | Συχνότητα δοκιμής: 10~500Hz, ταλάντευση: επιτάχυνση 1.2mm: 30m/s2 κατεύθυνση Χ, Υ, χρόνος Ζ: 8Hour/direction |
Καμία προφανής ζημία, R25△ R/R≤±1%
|
Σταθερές υγρασία και θερμότητα | Iec60068-2-78 | Temp: 40±2℃ υγρασία: 92-95%RH χρόνος: 1000 ± 24 ώρες |
Καμία προφανής ζημία, R25△ R/R≤±1%
|
Θερμική χρονική σταθερά | Ec60539-1 | Βυθίστε στο νερό 25℃, μετά από τη θερμική ισορροπία, βυθίστε σε 85℃, η αντίσταση φθάνει 63,2%, υπολογίζει το συνολικό χρόνο |
<10 sec="">
|
Υψηλής θερμοκρασίας αποθήκευση | Iec60068-2 | Temp: 125℃±5℃ χρόνος: 1000 ± 24 ώρες | Καμία προφανής ζημία, R25△ R/R≤±1% |
Κρύος και θερμικός κλονισμός | Iec60068-2-14 |
-40℃~+125℃ T1: 30min το κύκλος ζωών: 1000
|
Καμία προφανής ζημία, R25△ R/R≤±1%
|
Πείραμα κτύπου | Iec60068-2-77 |
Επιτάχυνση: 250m/s2 σφυγμός που διαρκεί: 6ms χρόνοι κτύπου: Χρόνος αποκατάστασης 1000: 2 ώρα
|
Καμία προφανής ζημία, R25△ R/R≤±1%
|
Αποθήκευση χαμηλής θερμοκρασίας | Iec60068-2-1 |
Temp: 40±2℃ χρόνος: 1000 ± 24 ώρες
|
Καμία προφανής ζημία, R25△ R/R≤±1%
|
Αλατισμένος ψεκασμός | Iec60068-2-11 | Temp: 35±2℃ ώρα συλλογής: 1.0mL~2.0mL χρόνος: καθορίστε ανά ως πραγματική απαίτηση |
Καμία προφανής ζημία, R25△ R/R≤±1%
|
Εισαγωγή των εξοπλισμών δοκιμής και επιθεώρησης
|
|
Όνομα: Υψηλή - χαμηλός - αίθουσα θερμικού κλονισμού Λειτουργία: το προϊόν δοκιμής αντιστέκεται την υψηλή - χαμηλός - αίθουσα θερμικού κλονισμού |
Όνομα: Σταθερή αίθουσα θερμοκρασίας και υγρασίας Λειτουργία: κράτος αποθήκευσης προϊόντων δοκιμής κάτω από τη σταθερές υγρασία και τη θερμότητα |
|
|
Όνομα: Εξοπλισμός δοκιμής δόνησης Λειτουργία: εξετάστε την επίδραση στο προϊόν κατά τη διάρκεια της μεταφοράς που παράγεται από τη συχνότητα και το εύρος δόνησης |
Όνομα: Αλατισμένη μηχανή δοκιμής ψεκασμού Λειτουργία: Αντίσταση προϊόντων δοκιμής στην οξείδωση, διάβρωση |
Όνομα: Συσκευή ανάλυσης μεγέθους μορίων λέιζερ Λειτουργία: Αναλύστε το υλικό του μεγέθους μορίων λέιζερ |
Όνομα: Vacum & υψηλής θερμοκρασίας ξηρός φούρνος Λειτουργία: υψηλής θερμοκρασίας δοκιμή γήρανσης |
Όνομα: Συσκευή ανάλυσης φάσματος Λειτουργία: αναλύστε την επιβλαβή περιεκτικότητα σε ουσίες των προϊόντων |
Όνομα: Ηλεκτρολυτικός μετρητής πάχους Λειτουργία: Χρησιμοποιημένος για τη δοκιμή του πάχους επιστρώματος της πρώτης ύλης |
Όνομα: Σταθερά temp όργανο λουτρών πετρελαίου Λειτουργία: περιβαλλοντική θερμοκρασία δοκιμής στη σταθερή αντίσταση σημείου (ανοχή ±0.002℃) |
Όνομα: Νεροχύτης δοκιμής ακρίβειας χαμηλής θερμοκρασίας Λειτουργία: Θερμοκρασία δοκιμής στη σταθερή αντίσταση σημείου κατά τη διάρκεια -70℃~0℃ (ανοχή ±0.01℃) |
Όνομα: ΣΥΝΕΧΗΣ σταθερή τάση και σταθερή τρέχουσα παροχή ηλεκτρικού ρεύματος (υψηλής τάσης) Λειτουργία: Δοκιμή u-Ι καμπύλη |
Όνομα: Διαλογέας θερμικών αντιστάσεων υψηλής ακρίβειας Λειτουργία: Αντίσταση δοκιμής της θερμικής αντίστασης |
Όνομα: Διασκεδασμός και θερμικό όργανο χρονικής σταθερό δοκιμής Λειτουργία: Διασκεδασμός δοκιμής και θερμική χρονική σταθερά |
Όνομα: Ελεγκτής αντίκτυπου NTC Λειτουργία: Ικανότητα ώθησης δοκιμής που τα προϊόντα μπορούν να υπομείνουν |
Όνομα: Αντισταθείτε το όργανο δοκιμής τάσης Λειτουργία: Η μόνωση δοκιμής αντιστέκεται την τάση |
Όνομα: Παροχή ηλεκτρικού ρεύματος ΣΥΝΕΧΟΥΣ σταθερή τάσης Λειτουργία: Εκτιμημένη δοκιμή κατανάλωση ισχύος |
Όνομα: Προβολέας Λειτουργία: Εμφάνιση δοκιμής έξω και εσωτερική δομή |
Όνομα: Όργανο ποσοστού επιμήκυνσης Λειτουργία: Ποσοστό επιμήκυνσης δοκιμής μολύβδων |
Όνομα: Μηχανή δοκιμής γήρανσης υπερφόρτωσης Λειτουργία: Δοκιμή γήρανσης ηλεκτρικής ενέργειας temp των προϊόντων μέτρησης |
Όνομα: Χημικός πίνακας πειράματος Λειτουργία: Χημικός συνδυασμός |
Όνομα: Στάδιο γήρανσης Λειτουργία: Αξιοπιστία γήρανσης δοκιμής του προϊόντος |
