αισθητήρας θερμοκρασίας μικροϋπολογιστών 10K 3380 600mm, υψηλής θερμοκρασίας έλεγχος θερμοηλεκτρικών ζευγών
Λεπτομέρειες:
| Μάρκα: | Aolittel |
| Αριθμό μοντέλου: | CWFB0103FB-601X6c |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000 κομμάτια |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Όγκος |
| Χρόνος παράδοσης: | 2-4 εβδομάδες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 5.000.000 κομμάτια το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος αισθητήρα: | Αισθητήρας θερμοκρασίας αγωγών για το κλιματιστικό | Αντίσταση σε 25C: | 10KΩ±1% |
|---|---|---|---|
| B25/50: | 3380K±1% | Κατοικία: | φλάντζα ανοξείδωτου |
| Υλικό επιστρώματος: | Εποξική ρητίνη | Καλώδιο: | UL2464 AWG24*2C 80℃ OD: 3.6 L=600mm |
| Ουρά του καλωδίου: | Ξεφλουδίζοντας (7±1mm), στον κασσίτερο | Σειρά θερμοκρασίας: | 10~+80 Γ |
| Χρόνος απόκρισης: | 12 SEC | Παράγοντας διασκεδασμού: | 3mW/C |
| Υψηλό φως: | αισθητήρας θερμοκρασίας μικροϋπολογιστών 600mm,3380K αισθητήρας θερμοκρασίας μικροϋπολογιστών,έλεγχος θερμοηλεκτρικών ζευγών 600mm υψηλής θερμοκρασίας |
||
Περιγραφή προϊόντων
αισθητήρας θερμοκρασίας μικροϋπολογιστών 10K 3380 600mm, υψηλής θερμοκρασίας έλεγχος θερμοηλεκτρικών ζευγών

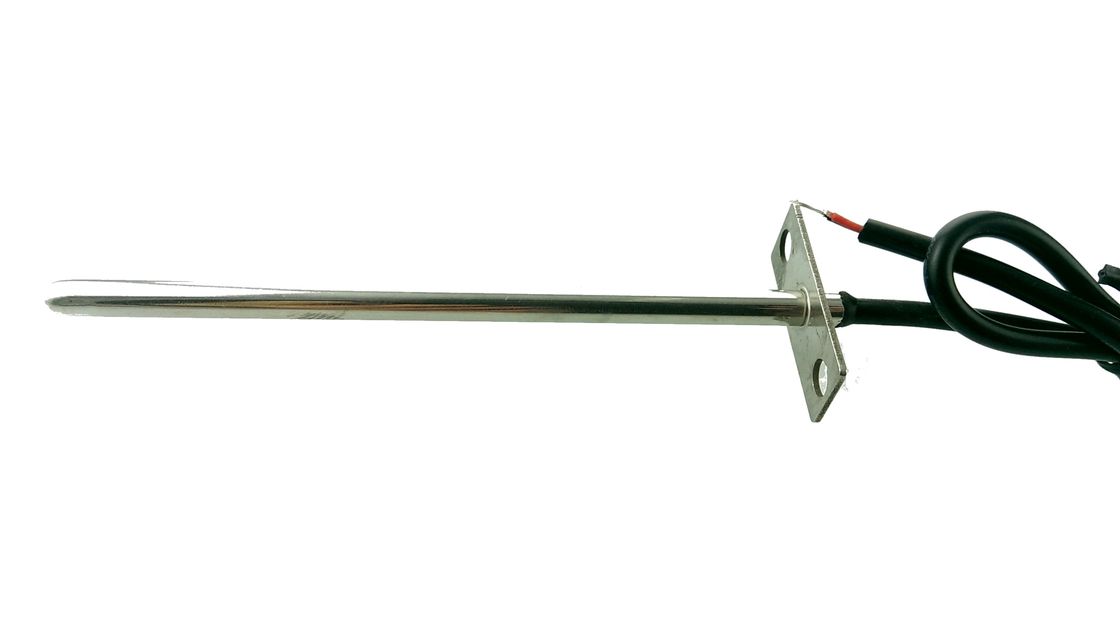

Ο αισθητήρας 10K 3380 600mm θερμοκρασίας μικροϋπολογιστών αγωγών ψυγείων με τη φλάντζα ανοξείδωτου τοποθετεί για τον κεντρικό κλιματισμό
Περιγραφή
Αυτός ο αισθητήρας θερμοκρασίας ροών αέρος σχεδιάζεται για να ικανοποιήσει τις πολλές απαιτήσεις της μέτρησης και του ελέγχου θερμοκρασίας αέρα στα συστήματα κλιματισμού. Η φλάντζα παρεχόμενη παραχωρεί στο εύκολο μοντάρισμα στα συστήματα αγωγών και τον εξοπλισμό κουκουλών ροής.
________________________________________________________________________
Download______
Χαρακτηριστικά γνωρίσματα
Να τοποθετήσει τη φλάντζα προ-τρυπιέται με τρυπάνι με τις τρύπες εκκαθάρισης βιδών #6 για να επιτρέψει το εύκολο μοντάρισμα στους αγωγούς και τα συστήματα ροής
Η μικρή θερμική μάζα δίνει τη γρήγορη απάντηση στις αλλαγές θερμοκρασίας
Διαθέσιμος με τις αντιστάσεις 2252 ωμ, 3000 ωμ, 5000 ωμ, ωμ 10K και 30.000 ωμ σε 25°C
Υψηλή ακρίβεια 1%
Μέγιστη θερμοκρασία: 80°C
Διαθέσιμος με όλα τα είδη πιστοποιημένου καλωδίου
Διάσταση (χιλ.)
| Αριθ. | ΣΥΣΤΑΤΙΚΟ | ΥΛΙΚΟ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ | Q'TY | ΠΑΡΑΤΗΡΗΣΗ |
| 1. | ΣΤΟΙΧΕΙΟ | R25=10KΩ±1% B25/50=3380K±1% | 1 | |
| 2. | ΚΑΤΟΙΚΙΑ |
Υ-201J Φ5.0×105+100+12×30+2-Φ5.0 Τμήματα ανοξείδωτου |
1 | |
| 3. | ΕΠΙΣΤΡΩΜΑ | Εποξική ρητίνη | Μαύρος | |
| 4. | ΚΑΛΩΔΙΟ ΜΟΛΥΒΔΟΥ | UL2464 AWG24*2C 80℃ OD: 3.6 L=600mm | 1 | Μαύρος |
| 5. | ΤΕΡΜΑΤΙΚΟ | Ξεφλουδίζοντας (7±1mm), στον κασσίτερο |
| Αριθ. | Στοιχείο | Σημάδι | Όροι δοκιμής | Ελάχιστος. | Κανονική αξία | Μέγιστο. | Μονάδα |
| 1. | Αντίσταση σε 25℃ | R25 |
Ta=25±0.05℃ PT ≦0.1mw |
9.9 | 10.0 | 10.1 | kΩ |
| 2. | Αξία Β | B25/50 | 3346 | 3380 | 3414 | Κ | |
| 3. | Παράγοντας διασκεδασμού | σ | Ta=25±0.5℃ | 3 | / | mw/℃ | |
| 4. | Χρονική σταθερά | τ | Ta=25±0.5℃ | / | / | 12 | SEC |
| 5. | Αντίσταση μόνωσης | / | 500VDC | 100 | / | / | MΩ |
| 6. | Αντισταθείτε την τάση | / | 1500V εναλλασσόμενο ρεύμα | 5 | / | / | SEC |
| 7. | Λειτουργία temp.range | / | / | -10 | / | +80 | ℃ |
Φωτογραφίες προϊόντων
Αντίσταση - πίνακας θερμοκρασίας
| R-T ΠΊΝΑΚΑΣ ΜΕΤΑΤΡΟΠΉΣ | |||||||
| R25=10KΩ±1% B25/50=3380K±1% | |||||||
| T/℃ | Rmin | Rcen | Rmax | T/℃ | Rmin | Rcen | Rmax |
| -40 | 189.4 | 197.1 | 205.1 | -2 | 29.76 | 30.39 | 31.04 |
| -39 | 180.0 | 187.2 | 194.7 | -1 | 28.44 | 29.04 | 29.64 |
| -38 | 171.1 | 177.9 | 184.9 | 0 | 27.19 | 27.75 | 28.32 |
| -37 | 162.6 | 169.0 | 175.6 | 1 | 26.03 | 26.55 | 27.08 |
| -36 | 154.6 | 160.6 | 166.7 | 2 | 24.93 | 25.41 | 25.91 |
| -35 | 147.0 | 152.6 | 158.4 | 3 | 23.87 | 24.33 | 24.79 |
| -34 | 139.8 | 145.0 | 150.4 | 4 | 22.87 | 23.30 | 23.73 |
| -33 | 132.9 | 137.8 | 142.9 | 5 | 21.92 | 22.32 | 22.73 |
| -32 | 126.4 | 131.0 | 135.8 | 6 | 21.02 | 21.39 | 21.77 |
| -31 | 120.2 | 124.6 | 129.0 | 7 | 20.15 | 20.50 | 20.86 |
| -30 | 114.4 | 118.4 | 122.6 | 8 | 19.33 | 19.66 | 19.99 |
| -29 | 108.8 | 112.6 | 116.5 | 9 | 18.54 | 18.85 | 19.16 |
| -28 | 103.5 | 107.1 | 110.8 | 10 | 17.80 | 18.08 | 18.37 |
| -27 | 98.54 | 101.9 | 105.3 | 11 | 17.08 | 17.35 | 17.62 |
| -26 | 93.79 | 96.91 | 100.1 | 12 | 16.40 | 16.65 | 16.91 |
| -25 | 89.27 | 92.20 | 95.21 | 13 | 15.76 | 15.99 | 16.23 |
| -24 | 84.98 | 87.73 | 90.55 | 14 | 15.14 | 15.35 | 15.58 |
| -23 | 80.91 | 83.49 | 86.13 | 15 | 14.55 | 14.75 | 14.95 |
| -22 | 77.05 | 79.46 | 81.93 | 16 | 13.98 | 14.17 | 14.36 |
| -21 | 73.38 | 75.64 | 77.95 | 17 | 13.44 | 13.62 | 13.80 |
| -20 | 69.89 | 72.01 | 74.18 | 18 | 12.93 | 13.09 | 13.26 |
| -19 | 66.51 | 68.49 | 70.52 | 19 | 12.43 | 12.59 | 12.74 |
| -18 | 63.32 | 65.17 | 67.06 | 20 | 11.96 | 12.11 | 12.25 |
| -17 | 60.29 | 62.02 | 63.79 | 21 | 11.51 | 11.65 | 11.78 |
| -16 | 57.42 | 59.04 | 60.69 | 22 | 11.08 | 11.21 | 11.33 |
| -15 | 54.70 | 56.21 | 57.76 | 23 | 10.67 | 10.79 | 10.90 |
| -14 | 52.12 | 53.54 | 54.99 | 24 | 10.28 | 10.38 | 10.49 |
| -13 | 49.68 | 51.00 | 52.36 | 25 | 9,900 | 10.00 | 10.10 |
| -12 | 47.36 | 48.60 | 49.87 | 26 | 9,532 | 9,632 | 9,732 |
| -11 | 45.16 | 46.32 | 47.51 | 27 | 9,180 | 9,279 | 9,379 |
| -10 | 43.07 | 44.16 | 45.27 | 28 | 8,842 | 8,942 | 9,041 |
| -9 | 41.09 | 42.11 | 43.15 | 29 | 8,519 | 8,618 | 8,717 |
| -8 | 39.21 | 40.16 | 41.13 | 30 | 8,209 | 8,308 | 8,406 |
| -7 | 37.43 | 38.32 | 39.22 | 31 | 7,913 | 8,010 | 8,108 |
| -6 | 35.73 | 36.57 | 37.41 | 32 | 7,628 | 7,725 | 7,823 |
| -5 | 34.12 | 34.90 | 35.69 | 33 | 7,356 | 7,452 | 7,548 |
| -4 | 32.59 | 33.32 | 34.06 | 34 | 7,094 | 7,189 | 7,285 |
| -3 | 31.14 | 31.82 | 32.51 | 35 | 6,843 | 6,938 | 7,033 |
| 36 | 6,603 | 6,696 | 6,790 | 79 | 1,679 | 1,726 | 1,774 |
| 37 | 6,372 | 6,464 | 6,558 | 80 | 1,631 | 1,677 | 1,724 |
| 38 | 6,150 | 6,242 | 6,334 | 81 | 1,583 | 1,629 | 1,675 |
| 39 | 5,938 | 6,028 | 6,119 | 82 | 1,538 | 1,582 | 1,628 |
| 40 | 5,733 | 5,823 | 5,913 | 83 | 1,493 | 1,537 | 1,582 |
| 41 | 5,537 | 5,625 | 5,714 | 84 | 1,451 | 1,493 | 1,537 |
| 42 | 5,349 | 5,436 | 5,524 | 85 | 1,409 | 1,451 | 1,494 |
| 43 | 5,168 | 5,254 | 5,341 | 86 | 1,366 | 1,408 | 1,450 |
| 44 | 4,994 | 5,079 | 5,164 | 87 | 1,325 | 1,366 | 1,407 |
| 45 | 4,827 | 4,910 | 4,995 | 88 | 1,285 | 1,325 | 1,365 |
| 46 | 4,666 | 4,748 | 4,832 | 89 | 1,247 | 1,286 | 1,325 |
| 47 | 4,512 | 4,593 | 4,675 | 90 | 1,210 | 1,248 | 1,287 |
| 48 | 4,363 | 4,443 | 4,524 | 91 | 1,174 | 1,211 | 1,249 |
| 49 | 4,220 | 4,299 | 4,379 | 92 | 1,139 | 1,176 | 1,213 |
| 50 | 4,082 | 4,160 | 4,239 | 93 | 1,106 | 1,141 | 1,178 |
| 51 | 3,955 | 4,031 | 4,109 | 94 | 1,073 | 1,108 | 1,144 |
| 52 | 3,832 | 3,907 | 3,983 | 95 | 1,042 | 1,076 | 1,111 |
| 53 | 3,713 | 3,787 | 3,862 | 96 | 1,012 | 1,045 | 1,080 |
| 54 | 3,598 | 3,671 | 3,745 | 97 | 0,9824 | 1,015 | 1,049 |
| 55 | 3,486 | 3,558 | 3,631 | 98 | 0,9540 | 0,9862 | 1,019 |
| 56 | 3,379 | 3,449 | 3,521 | 99 | 0,9266 | 0,9582 | 0,9907 |
| 57 | 3,275 | 3,344 | 3,415 | 100 | 0,9001 | 0,9310 | 0,9629 |
| 58 | 3,174 | 3,243 | 3,312 | 101 | 0,8753 | 0,9056 | 0,9369 |
| 59 | 3,077 | 3,144 | 3,213 | 102 | 0,8513 | 0,8810 | 0,9117 |
| 60 | 2,983 | 3,049 | 3,116 | 103 | 0,8281 | 0,8573 | 0,8874 |
| 61 | 2,892 | 2,957 | 3,023 | 104 | 0,8057 | 0,8343 | 0,8638 |
| 62 | 2,804 | 2,868 | 2,933 | 105 | 0,7839 | 0,8120 | 0,8410 |
| 63 | 2,719 | 2,782 | 2,846 | 106 | 0,7629 | 0,7904 | 0,8189 |
| 64 | 2,637 | 2,699 | 2,762 | 107 | 0,7426 | 0,7696 | 0,7975 |
| 65 | 2,557 | 2,618 | 2,680 | 108 | 0,7229 | 0,7494 | 0,7767 |
| 66 | 2,480 | 2,540 | 2,601 | 109 | 0,7038 | 0,7298 | 0,7567 |
| 67 | 2,406 | 2,464 | 2,524 | 110 | 0,6854 | 0,7109 | 0,7372 |
| 68 | 2,334 | 2,391 | 2,450 | 111 | 0,6675 | 0,6925 | 0,7183 |
| 69 | 2,264 | 2,321 | 2,378 | 112 | 0,6502 | 0,6747 | 0,7001 |
| 70 | 2,197 | 2,252 | 2,309 | 113 | 0,6334 | 0,6575 | 0,6823 |
| 71 | 2,131 | 2,186 | 2,242 | 114 | 0,6171 | 0,6407 | 0,6652 |
| 72 | 2,068 | 2,122 | 2,176 | 115 | 0,6014 | 0,6245 | 0,6485 |
| 73 | 2,007 | 2,060 | 2,113 | 116 | 0,5861 | 0,6088 | 0,6324 |
| 74 | 1,948 | 2,000 | 2,052 | 117 | 0,5713 | 0,5936 | 0,6167 |
| 75 | 1,891 | 1,941 | 1,993 | 118 | 0,5569 | 0,5788 | 0,6015 |
| 76 | 1,835 | 1,885 | 1,936 | 119 | 0,5430 | 0,5645 | 0,5868 |
| 77 | 1,782 | 1,830 | 1,880 | 120 | 0,5295 | 0,5506 | 0,5725 |
| 78 | 1,730 | 1,777 | 1,827 | ||||
Προβλήματα αισθητήρων θερμοστατών θερμοκρασίας κλιματιστικών μηχανημάτων
Υπάρχουν χρόνοι όταν φαίνεται η μονάδα κλιματισμού σας να είναι στο Fritz και στη χειρότερη περίπτωση πιθανοί χρόνοι. Όταν αυτό συμβαίνει, θα μπορούσε να οφείλεται σε ένα πρόβλημα αισθητήρων. Η ανίχνευση μηχανικών βλαβών αυτό το πρόβλημα μπορεί να είναι μάλλον εύκολη εάν ξέρετε τι για να ψάχνετε. Εντούτοις είναι ευκολότερο να είναι γνωστό τι για να ψάχνει εάν ξέρετε ακριβώς πώς οι αισθητήρες λειτουργούν. Η θέρμανση & ο κλιματισμός παροχής αέρα θα μοιραστούν πώς ένας αισθητήρας θερμοστατών λειτουργεί και ποια συμπτώματα να ψάξουν όταν ανίχνευση μηχανικών βλαβών ένας ελαττωματικός αισθητήρας. Με τον καθορισμό του προβλήματος κλιματιστικών μηχανημάτων σας, μπορείτε να μείνετε δροσεροί για το υπόλοιπο του καλοκαιριού.
Πώς ένας αισθητήρας θερμοστατών λειτουργεί σε ένα κλιματιστικό μηχάνημα;
Ο αισθητήρας θερμοστατών βρίσκεται κοντά στις σπείρες εξατμιστήρων. Αυτές οι σπείρες είναι μέσα στη μονάδα κλιματιστικών μηχανημάτων σας. Δεδομένου ότι ο αέρας απορροφιέται μέσω των επιστροφής διεξόδων, ο αέρας περνά από τον αισθητήρα και τις σπείρες. Καθώς ο αέρας περνά τον αισθητήρα, διαβάζει τη θερμοκρασία και συγκρίνει εκείνη την ανάγνωση με τη ρύθμιση στη θερμοστάτη σας. Εάν ο αέρας είναι θερμότερος έπειτα η επιθυμητή ρύθμισή σας, ο αισθητήρας θα ενεργοποιήσει το συμπιεστή ή με άλλα λόγια, να αρχίσει να δροσίζει το εσωτερικό του κτηρίου. Λειτουργεί επίσης στην αντιστροφή εάν ο αέρας που περνά τον αισθητήρα είναι χαμηλότερος, ή στην ίδια θερμοκρασία που τίθεται στη θερμοστάτη σας. Εάν αυτό συμβεί, θα αποκλείσει το συμπιεστή. Αυτό είναι η κύρια λειτουργία του αισθητήρα θερμοστατών.
Συμπτώματα ενός κακού αισθητήρα θερμοστατών
Όταν ο αισθητήρας δεν λειτουργεί σωστά, μπορεί να ανακυκλώσει διακοπτόμενα τυχαία μεταξύ των κατάλληλων περιόδων ενεργοποίησης. Αυτό σημαίνει εάν το σπίτι σας είναι πάρα πολύ καυτό ή πάρα πολύ κρύο, η θερμοστάτης μπορεί να ανάψει ή μακριά προτού να συναντηθεί η κατάλληλη θερμοκρασία ή όταν μπορεί να είναι το εσωτερικό πάρα πολύ κρύο ή θερμό εσωτερικό. Ο κύριος δείκτης μιας αποτυχίας ή ενός ελαττωματικού αισθητήρα είναι ακανόνιστοι κύκλοι.
Επισκευές αισθητήρων θερμοστατών DIY
Υπάρχουν μερικές απλές επισκευές που μπορείτε να δοκιμάσετε πρώτα πρίν απαιτείτε έναν τεχνικό HVAC. Έναρξη με να κλείσει το κλιματιστικό μηχάνημα. Κατόπιν, αποκλείστε όλη τη δύναμη. Χρησιμοποιήστε το διακόπτη στην ηλεκτρική επιτροπή για να σβήσετε τη δύναμη στη μονάδα σας. Πηγαίνετε στην εσωτερική μονάδα, που βρίσκεται συνήθως στη σοφίτα και αφαιρέστε την κάλυψη για να εκθέσετε τις σπείρες εξατμιστήρων. Δείτε εάν ο αισθητήρας είτε κάμπτεται μακρυά από τη σπείρα είτε κάνει τη απευθείας επαφή. Εάν κάνει καθενός, και οι δύο μπορούν να είναι η πηγή του προβλήματος. Θα θελήσετε να βάλετε την πλάτη αισθητήρων σε ισχύ. Πρέπει να είναι στενό αλλά δεν πρέπει να κάνει τη απευθείας επαφή με ή να είναι πάρα πολύ μακριά μακρυά από τις σπείρες. Εάν δεν είστε βέβαιοι για την κατάλληλη τοποθέτηση του αισθητήρα, είναι καλύτερο να κληθεί ένας επαγγελματικός τεχνικός HVAC για να ολοκληρώσει τις επισκευές.
